箱式變電站應用場景

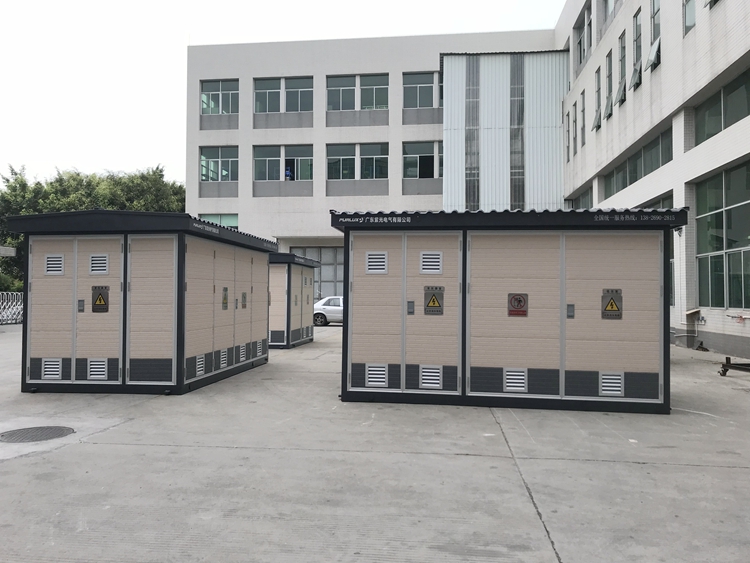

箱式變電站 也稱為預裝式變電站、箱式變壓器等，是一種將高壓配電系統、變壓器、低壓配電系統緊湊的設計在一個戶外箱內的移動式變電站。箱式變電站在廠家預先安裝好，拉到施工現場可以直接替代配電房使用，安裝方便，施工量少。所以箱式變電站通常在戶外使用，適合在工地臨時用電、公園、小區、路燈箱變等場所使用。

箱式變電站安裝要求

1、基礎型鋼安裝

●基礎型鋼嚴格按圖紙和規范要求安裝，由專業焊工操作，確保焊接工藝滿足要求，并作防腐處理。

●設備基礎型鋼安裝必須符合相關規范要求，偏差控制在允許偏差范圍內。

●基礎型鋼安裝后，其頂部宜高出抹平地面10mm，基礎型鋼應可靠接地。

2、接地網敷設

扁鋼搭接長度不小于100毫米，至少焊接三個棱邊，焊接處作防腐處理。配電室接地電阻要小于4Ω，接地網施工的焊接工作由專業人員焊接操作。

3、箱變安裝方案

●箱變運輸?shù)侥康牡睾?，在設備安裝整體吊裝時，應同時使用本體上的四個全重吊環。起吊盤柜時，鋼絲繩與鉛垂線之間的夾角不得大于30度。吊運采用吊車，使用吊車前應檢查車況及鋼絲繩的情況，檢查必須符合一定的要求后方可起吊。

●安裝完畢后，對盤柜進行檢查。首先應該對圖紙，查看設備元件、接線等是否符合設計；檢查柜內相序是否正確，柜內相序與主變是否相符合；調整五防機械閉鎖時，要求靈活、可靠，若不符合要求，必須對五防功能進行完善；對開關機構、接地刀等進行調整，要求快速、可靠、接觸良好。

●二次線連接要檢查電纜型號、規格、長度是否與圖紙相符，電纜外觀應無損傷。按照電纜清冊正確敷設電纜，電纜外觀應無損傷，絕緣良好。電纜敷設應整齊、美觀，其彎曲半徑符合規程要求。
